ATEX/IECEx Ex-Proof – Petrokimya Proses Güvenliği
Petrokimya tesislerinde proses güvenliği ve tesis koruma, tehlikeli bölgelerde doğru Ex-proof mimarinin kurulmasına bağlıdır. ATEX/IECEx standartlarına uygun donanım ve SIL2/SIL3 seviyesinde fonksiyonel güvenlik, hem insan hem ekipman güvenliği için kritik öneme sahiptir. Bu yazıda G.M. International (GMI) portföyündeki galvanik izolatörler, emniyet röleleri, switch/proximity repeater ve termination board çözümlerinin Zone 0/20 gibi alanlarda 4–20 mA sinyal bütünlüğünü nasıl koruduğunu, IEC 61508 uyumlu tasarımın bakım ve duruş maliyetlerini nasıl düşürdüğünü ele alıyoruz. Arya Automation uzmanlığıyla doğru ürün seçimi ve mühendislik yaklaşımı için pratik bir yol haritası sunuyoruz.
Ex-Proof Mimari: Galvanik İzolasyon ve SIL Güvenliği

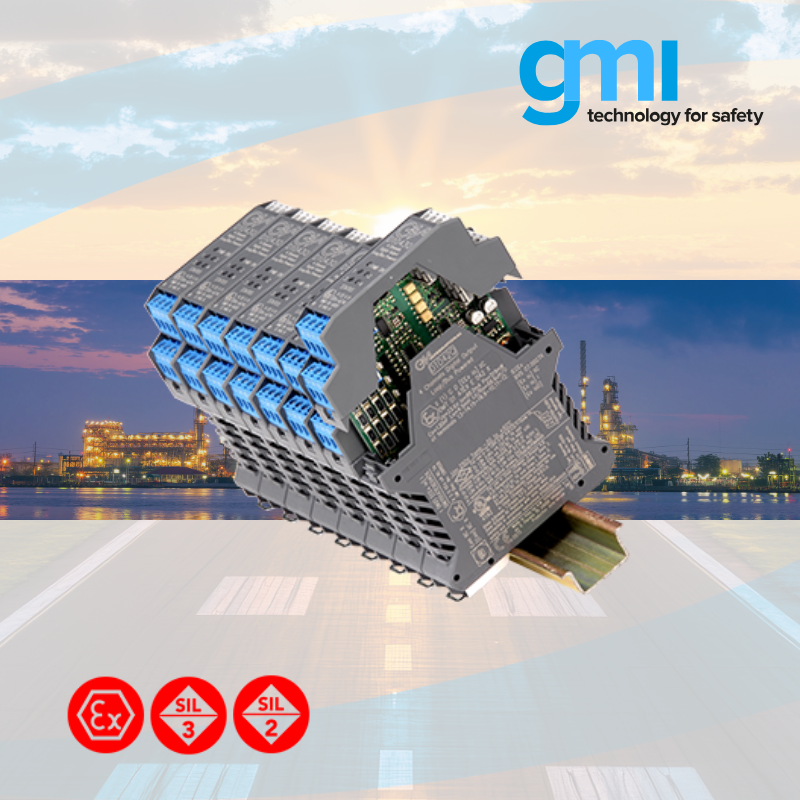

Zone 0/20’daki saha sensörlerinden gelen 4–20 mA sinyaller, G.M. International’ın galvanik izolatörleri (D5000/D6000) ile güvenli alana taşınır; üç port izolasyon (giriş/çıkış/besleme) hem enerji sınırlaması hem de sinyal bütünlüğü sağlar ve ortak toprak hatalarını keser. Emniyet tarafında SIL2/SIL3 seviyesinde güvenlik röleleri uyarı/stop mantığını yöneterek proses riskini düşürür. Pano içinde termination board çözümleri çok kanallı, düzenli kablolamayı hızlandırırken; multiplexer (sinyal bölücü) daha az kablo ve I/O ile maliyeti optimize eder. Böylece ATEX/IECEx uyumlu, bakımı kolay ve ölçeklenebilir bir Ex-proof mimari elde edilir; HART geçirgenliği ve doğrulanabilir test adımlarıyla bakım süreleri kısalır.
ESD ve Alarm Döngülerinde Dijital Çıkış Sürme
Petrokimya proseslerinde limit aşımlarında emniyet mantığının sahadaki son elemanları hızlı ve güvenli tetiklemesi gerekir. G.M. International’ın dijital çıkış sürücüleri ve galvanik izolasyonlu DO modülleri; SIL2 seviyesinde, ATEX/IECEx uyumlu yapılarıyla solenoid vana, ışıklı ikaz, sireni ve benzeri yükleri güvenli alandaki PLC veya ESD mantığından sürer. Üç port izolasyon ve kısa devre koruması sahadaki hataları kontrol odasına taşımadan yönetmeye yardımcı olur. Birçok modelde Modbus RTU ile uzaktan izleme ve test imkanı bulunur, böylece proof test adımları planlı bakım sırasında kolaylaşır. Mimari olarak Zone 2 kurulumu ile Zone 0/20’deki cihazların enerji sınırlaması korunur ve 4–20 mA ölçüm döngülerinin bütünlüğü etkilenmeden emniyetli duruş senaryoları uygulanır.
| Fonksiyon | Cihaz / Modül | Sertifikalar & Güvenlik | Giriş / Çıkış | Kullanım Örneği | Notlar |
|---|---|---|---|---|---|
| ESD/Alarm Çıkış Sürme | Digital Output Driver (örn. GMI D5240T / D5040D) | ATEX/IECEx, SIL2/SIL3 (modele bağlı) | Safe Area kontrol sinyali → Hazardous Area yük (solenoid, siren, beacon) | Acil duruş, ikaz/ışık tetikleme, vana sürme | Üç port izolasyon; kısa devre koruma; bazı modellerde Modbus RTU |
| Emniyet Mantığı | Safety Relay Module (SIL emniyet röleleri) | SIL2/SIL3 (IEC 61508) | Emniyet kontağı girişleri → Röle NO/NC çıkış | ESD/ESF stop mantığı, proses alarmı | Proof test planları ve teşhis fonksiyonlarıyla bakım kolaylığı |
| Analog Giriş İzolasyonu | Galvanik İzolatör (GMI D5000/D6000 serisi) | ATEX/IECEx, SIL (modele bağlı) | 4–20 mA / HART giriş → 4–20 mA izole çıkış | Zone 0/20 sensörlerini güvenli alana taşıma | Üç port izolasyon; toprak döngülerini keser; HART geçirgenliği (modele bağlı) |
| Switch/Prox Tekrarı | Switch / Proximity Detector Repeater (örn. GMI D1031) | SIL2 (modele bağlı) | NAMUR / kontak giriş → Açık kollektör veya röle çıkış | Seviye, yakınlık, limit anahtarı izleme | NO/NC konfigürasyon; arıza algılama opsiyonları |
| Pano Kablolama | Termination Boards (çok kanallı bağlantı) | Endüstriyel EMC/ESD uyum | Saha kabloları → İzolatör/arayüz modülleri | Hızlı devreye alma, düzenli pano içi düzen | Bakımı hızlandırır; hataları izole bölgede toplar |
| I/O Yoğunluğu | Multiplexer / Sinyal Bölücü | SIL-uyumlu mimarilerde kullanım (modele bağlı) | Birden çok AI → Daha az kablo/I/O ile aktarım | Yoğun I/O’lu hatlarda kablolama ve maliyet azaltma | HART iletişimi ve kanal izolasyonu (modele bağlı) |
Proses Sürekliliği İçin Ex-Proof Çözümler
Petrokimya tesislerinde proses sürekliliği sadece üretim verimliliği için değil, aynı zamanda güvenlik için de kritik rol oynar. G.M. International’ın Ex-proof izolasyon modülleri ve SIL sertifikalı röleleri, hem saha ekipmanlarının korunmasını sağlar hem de olası arızalarda sistemi kontrollü şekilde durdurarak riskleri en aza indirir. Böylece operatörler, ATEX/IECEx uyumlu ve güvenilir bir altyapıyla, üretim kesintilerini azaltır ve tesisin uzun vadeli güvenliğini garanti altına alır.
Galvanik İzolator Entegre ve Verimlilik
Petrokimya sahalarında güvenlik çözümleri çoğu zaman verimlilikle birlikte düşünülmelidir. Ex-proof modüller ve galvanik izolasyon teknolojileri, yalnızca tesis güvenliğini artırmakla kalmaz; aynı zamanda bakım sürelerini kısaltır, sistem entegrasyonunu kolaylaştırır. Böylece tek bir mimariyle hem iş güvenliği hem de operasyonel süreklilik sağlanır.
Ex-Proof Standartları ve Uyumluluk
Küresel ölçekte faaliyet gösteren petrokimya tesisleri, ATEX, IECEx ve SIL gibi uluslararası standartlara uyum sağlamak zorundadır. Bu standartlara uygun seçilen GMI ürünleri, hem denetimlerde kolaylık sunar hem de sigorta ve yasal yükümlülüklerde avantaj sağlar. Uyumlu ürünler, tesisin uzun vadeli güvenilirliğini de güçlendirir.
Proses Dijitalleşme ve Uzaktan İzleme
Modern tesislerde uzaktan erişim ve dijital izleme kabiliyetleri kritik hale gelmiştir. Modbus gibi iletişim protokollerini destekleyen Ex-proof sürücüler ve sinyal modülleri, operatörlerin merkezi kontrol odasından gerçek zamanlı veri almasına olanak tanır. Bu sayede bakım ekipleri potansiyel sorunları erkenden görür, plansız duruşların önüne geçilir.
