BEKA Associates BA307SE Indicators

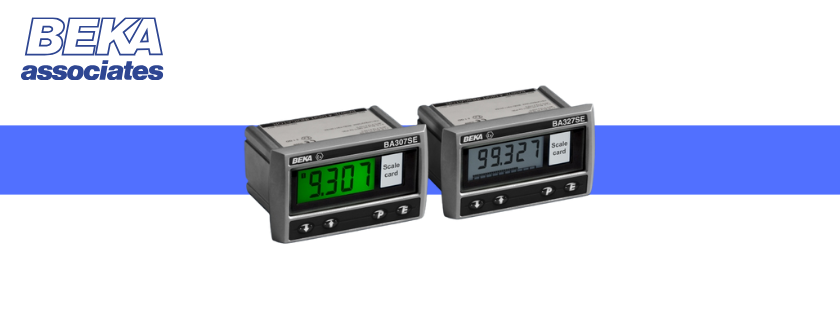

BEKA BA307SE, 4–20 mA döngüden güç alan panel tipi göstergedir. Ex ec ve Ex tc sertifikaları ile ATEX IECEx Zone 2/22 ortamlarında güvenle kullanılır. Paslanmaz çelik kasa, 15 mm büyük rakamlı ekran ve bargraph ile net okuma sağlar. Dahili kalibratör, root extractor ve lineerleştirici sinyal doğruluğunu artırır; dara fonksiyonu proses yönetimini kolaylaştırır.
Beka Associates BA307SE Teknik Özellikler: Cihaz 4–20 mA loop powered yapısıyla panel montaj için tasarlanır, Ex ec ve Ex tc sertifikalarıyla ATEX IECEx Zone 2/22 alanlarında çalışır. Paslanmaz çelik gövde dayanıklılık sağlar. Ekranda 4 hane 15 mm ya da 5 hane 12.7 mm seçenekleri bulunur, bargraph görünürlüğü artırır. Dahili kalibratör, root extractor ve lineerleştirici doğru ölçüm üretir, dara fonksiyonu süreç kontrolünü hızlandırır. Opsiyonel arka aydınlatma loop ya da ayrı besleme ile kullanılabilir, ürün 3 yıl garanti kapsamındadır.
Beka Associates BA307SE Kullanım Alanları
Beka Associates BA307SE Kullanım Alanları: 4–20 mA proses sinyallerinin operatör tarafından yerinde izlenmesi gereken panel montaj uygulamaları için uygundur. ATEX IECEx Zone 2/22 sınıfındaki Ex ec ve Ex tc ortamlarda Ex e / Ex p / Ex t panolarına entegre edilir. Petrokimya, oil & gas, kimya, ilaç, gıda, su arıtma, enerji, çimento, madencilik ve marine tesislerinde PLC/DCS ön panelleri, saha operatör istasyonları ve MCC panolarında 4–20 mA akış, basınç, seviye, sıcaklık gibi ölçümlerin güvenilir ve okunaklı gösterimi için tercih edilir. Opsiyonel arka aydınlatma düşük ışıkta görünürlüğü artırır.
| Ünite / Model | Fonksiyon | Uygulama / Senaryo | Sertifikasyon | Öne Çıkan Noktalar |
|---|---|---|---|---|
| BA307SE (Panel Mounting, 4/20 mA Loop Powered) | Loop powered panel göstergesi; 4 hane 15 mm yüksek kontrastlı, non-multiplexed ekran; internal calibrator, root extractor, lineariser, tare | Zone 2/22 tehlikeli alanlarda yerel proses değeri görüntüleme; OEM makine panoları, saha kioskları, MCC panoları | Ex ec & Ex tc (ATEX/IECEx) ve ilgili bölgesel onaylar | IP66 ön panel; düşük voltaj düşümü; –40 °C ≤ Ta ≤ +70 °C; opsiyonel backlight |
| BA307SE (Geniş Görünürlük Seçeneği) | 5 hane 12.7 mm okunabilirlik odaklı yapı; isteğe bağlı bargraph ile trend/gidişat görünürlüğü | Uzak görüş mesafesi gereken proses panoları; pompa istasyonları, tank sahaları, kontrol odası kapakları | Ex ec & Ex tc sınıfı panolarda bileşen olarak entegrasyon | IP66 ön panel; geniş görüş açısı; düşük güç tüketimi; internal calibrator ile sahada hızlı doğrulama |
| BA307SE (Proje Konfigürasyonları) | Ölçekleme ve doğrusal olmayan sinyaller için lineariser; debi uygulamalarına uygun root extractor | Proje odaklı panel/muhafaza entegrasyonları; operatör istasyonları; PLC/DCS ön panelleri | Panel/muhafaza sertifikası ile uyumlu Ex e / Ex p / Ex t kurulumları | Ölçek kartı yazdırma, fabrika konfigürasyonu; dara fonksiyonu ile hızlı sıfırlama |
| Besleme & Koruma | 4/20 mA döngüden besleme; düşük voltaj düşümü | Montaj: Panel kesitine ön yüzden sabitleme; OEM uyumlu | Koruma: IP66 ön panel; darbe ve çevresel dayanım | Ekran: 4–5 hane, yüksek kontrast; geniş görüş; non-multiplexed tasarım |
| Uygunluk | Ex ec / Ex tc sınıfları: ATEX/IECEx Zone 2/22 alanları için | Genel amaçlı panolara ve Ex panolara bileşen olarak kurulum | Ex e / Ex p / Ex t panolarda bileşen entegrasyonu | Panel/muhafaza sertifikası geçerliliğini koruyarak entegrasyon |
| Çalışma Sıcaklığı | –40 °C ila +70 °C; termal/titreşim testleri ile doğrulanmış güvenilirlik | Endüstriyel ortamlar için uzun ömür ve stabilite | ||
| Opsiyonlar | Backlight (loop veya ayrı besleme) | Alarm seçenekleri (projeye bağlı) | Ölçek kartı yazdırma ve fabrika konfigürasyonu (projeye özel) | Sahada hızlı internal calibrator ile doğrulama/yeniden kalibrasyon |
BEKA BA307SE datasheet: 4–20 mA panel indicator, Ex ec Ex tc sertifikalı, IP66 ön panel, opsiyonel backlight. Datasheet’e Hemen Keşfet!
BEKA Associates BA307SE Sertifikalar
BA307SE 4–20 mA loop powered panel indicator modeli
Ex ec ve Ex tc sınıflarında ATEX ve IECEx onaylarına sahiptir.
Zone 2 ve Zone 22 uygulamalarında güvenle kullanılır.
UKEX ve ETL belgeleri bölgesel uygunluğu doğrular.
- Datasheet: teknik özellikler, ölçüler, elektriksel değerler
- IECEx ve ATEX: Ex ec Ex tc sertifikaları, kapsam ve sınırlamalar
- UKEX ve ETL: pazara giriş ve güvenlik test raporları
- Ingress/IP: IP66 ön panel koruması ile çevresel dayanım
- Kılavuzlar: kullanım ve hızlı başlangıç dokümanları
- Uygulama Rehberi: panel entegrasyonu ve ölçekleme ipuçları
- Uygunluk Beyanları: EU ve UK DoC dosyaları
- CAD Dosyaları: proje ve kabin yerleşimi için 2D/3D çizimler
Projene uygunluk teyidi için datasheet ve ilgili sertifika paketini ekine ekle.
Zone sınıflandırması, ortam sıcaklığı ve panel tipine göre seçim yap.
Beka Ürünlerini ne kadar sürede temin ediyorsunuz?
Merhabalar Ediz Bey, Ortalama 7-12 İş Günü İçerisinde Yardımcı Olabiliriz. Elimizde Mevcut Bazı Modellerde Mevcuttur.
