PLC Kartlarını Kurtaran 7 Senaryo: Galvanik İzolatör

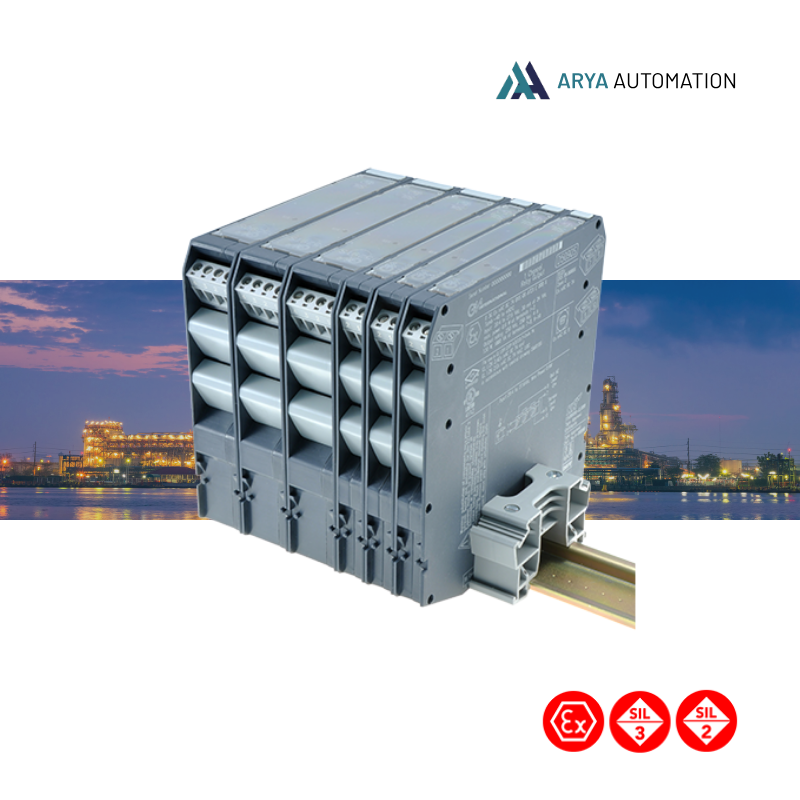

PLC/SCADA kart arızalarının büyük kısmı sensörden değil, hat boyunca biriken toprak döngüsü, potansiyel farkı ve EMI kaynaklı sorunlardan doğar. Galvanik İzolatör (Galvanic Isolator) saha ile kontrol tarafını izole eder, 4–20 mA ve HART sinyallerini gürültüden korur, RS-485/Modbus iletişimini stabil tutar. Aşağıda 7 pratik senaryoda belirti, kök neden ve doğru izolasyon çözümünü özetliyoruz.
Senaryo 1: Uzak 4–20 mA Hattında Ground Loop
Uzun saha kablosunda farklı toprak potansiyelleri ve çift uçlu ekran bağlantısı PLC analog girişinde dalgalı okuma, kalibrasyon kayması ve aralıklı HART kopmaları yaratır. Galvanik İzolatör giriş–çıkış–besleme arasında elektriksel bağı keserek 4–20 mA sinyalini gürültüden ayırır, ground loop akımlarını bloke eder, ekranın tek noktadan topraklanması ve bükümlü çift kullanımı ile birlikte kararlı ölçüm ve kart koruması sağlar.
Senaryo 2: HART İletişimi Kopuyor
Yanlış ekran bağlantısı, hat empedansı ve uygunsuz filtreleme HART haberleşmesini keser. Galvanik İzolatör HART uyumlu yapısı ve düşük kapasitanslı izolasyon ile 4–20 mA hattında dijital iletişimi korur. Ekranı tek noktadan topraklayın, 250 Ω döngü direncini sağlayın, kısa t-branch kullanın ve bükümlü çift kablo tercih edin.
| Senaryo | Belirti | Kök Neden | Çözüm (Özet) |
|---|---|---|---|
| Uzak 4–20 mA hattında ground loop | Dalgalı okuma, aralıklı HART kopması | Çift uç ekran bağlantısı, farklı toprak potansiyeli | Galvanik izolatör (AI), ekranı tek noktadan toprakla, bükümlü çift kablo, 250 Ω döngü direnci |
| HART iletişimi kopuyor | Cihaz online–offline gidip geliyor | Yüksek hat kapasitansı, uygunsuz filtreleme | HART uyumlu izolatör, kısa spur, doğru empedans, uygun direnç ve kondansatör değerleri |
| VFD yakınında analog girişte gürültü | Jitter, sapma, ölçüm kararsız | Anahtarlama EMI, paralel kablo güzergahı | Yüksek CMTI’li izolatör, kablo ayırma, bükümlü çift + ekran, ferrit halka, girişte RC filtre |
| RS-485/Modbus hatasında CRC/alarm | CRC hataları, paket düşmesi | Ortak referans eksikliği, potansiyel farkı | İzole RS-485 dönüştürücü/tekrarlayıcı, 120 Ω terminasyon, bias dirençleri, tek noktadan toprak |
| RTD/TC ölçümünde doğruluk kaybı | Drift, offset, sıcaklık atlamaları | Hat direnci, ground loop, termal EMF | İzolasyonlu sıcaklık izolatörü, 3/4 telli bağlantı, soğuk uç kompanzasyonu, düzgün ekranlama |
| Dijital çıkışta selenoid/alarm tetikleme | PLC reset, sahte tetiklemeler | İndüktif geri besleme, ortak dönüş hattı | İzole dijital çıkış sürücü, serbest dönüş diyodu veya snubber, ayrı besleme dönüşü |
| Uzaktan istasyonda yıldırım/transient | Kart yanması, port arızası | Surge, ani potansiyel yükselmesi | Galvanik izolasyon + SPD seçimi, ekranı tek noktadan bağla, eş potansiyel bara, doğru topraklama |
Senaryo 3: VFD Yakınında Analog Girişte Gürültü
Frekans konvertörü anahtarlama EMI paraziti uzun kabloları anten gibi davranmaya iter ve PLC analog girişinde jitter oluşturur. Yüksek CMTI değerli Galvanik İzolatör ve üç port izolasyon gürültü bağışıklığını artırır. Kablo güzergahını VFD’den ayırın, bükümlü çift ve ekran kullanın, gerekirse ferrit halka ve girişte RC filtre uygulayın.
Senaryo 4: RS-485 ve Modbus Hattında CRC Hatası
Farklı toprak referansları ve ortak dönüş üzerinden akan kaçak akımlar RS-485/Modbus çerçevelerinde CRC hatalarına ve paket düşmesine yol açar. Galvanik İzolatör veya izole RS-485 dönüştürücü potansiyel farklarını keser, son noktalara 120 Ω terminasyon ve doğru bias dirençleri uygulandığında haberleşme kararlı çalışır. Ekranı tek noktadan topraklayın, hat uzunluğuna göre uygun baud değeri seçin, gereksiz T bağlantılarından kaçının.
Senaryo 5: RTD ve Termokupl Ölçümünde Doğruluk Kaybı
Hat direnci, termal EMF ve ground loop etkisi RTD/TC ölçümlerinde drift ile offset yaratır. Galvanik İzolatör sıcaklık modüllerinde girişleri kontrol panelinden ayırır, 3 veya 4 telli RTD bağlantısı ve düzgün soğuk uç kompanzasyonu ile doğruluk korunur. Bükümlü çift kullanın, ekranı tek noktadan sonlandırın ve yüksek empedanslı girişlerde kablo eşleşmesine dikkat edin.
Senaryo 6: Dijital Çıkışta Selenoid ve Alarm Geri Beslemesi
Endüktif yüklerin açma kapama anında oluşan gerilim sıçramaları PLC hatalarını ve sahte tetiklemeleri tetikler. Galvanik izolatörlü dijital çıkış sürücü kontrol tarafını korur, yük üzerine serbest dönüş diyodu veya RC snubber eklendiğinde geri besleme bastırılır. Besleme dönüşlerini ayırın, kablo güzergahını sinyal hatlarından uzak tutun, gerekiyorsa ek SPD kullanın.
Senaryo 7: Uzak İstasyonda Yıldırım ve Transient Etkisi
Açık alandaki RTU ve saha panolarında yıldırım kaynaklı transientler kart yanmasına ve port arızasına neden olabilir. Galvanik İzolatör saha tarafındaki ani potansiyel yükselmelerini kontrol tarafına taşımaz, girişte uygun surge koruma ve eş potansiyel bara ile birlikte PLC/SCADA güvenliği artırılır. Ekranları tek noktadan topraklayın, kablo güzergahını güç hatlarından ayırın, topraklama direncini periyodik ölçün.
