Ex-Proof Nedir? G.M.International ATEX Çözümleri
Ex-Proof ortamlarda güvenli çalışmanın temeli ATEX ve IECEx uyumlu ekipman seçimidir. Bu rehberde Ex işaretleme, Zone 0/1/2 sınıfları ve doğru ürün eşleştirmesini netleştiriyor; G.M.International portföyünden intrinsically safe isolator, galvanik izolatör, emniyet rölesi çözümlerini proses ihtiyaçlarına göre konumlandırıyoruz. Böylece tehlikeli alanlarda ölçüm, kontrol ve koruma fonksiyonlarını, sertifikalı Ex cihazlarla sürdürülebilir ve denetlenebilir hale getiriyoruz.
Ex-Proof Nedir?
Ex-Proof, patlayıcı ortamda ateşleme riskini kontrol eden koruma anlayışıdır; cihazın yapısı ve devre sınırları ATEX ve IECEx gerekliliklerine göre belirlenir. Patlayıcı atmosfer oluştuğunda enerji, sıcaklık ve kıvılcım kaynakları sınırlandırılır; bunun için intrinsically safe (Ex ia/ib), flameproof (Ex d), increased safety (Ex e) gibi yöntemler kullanılır. Uygulama, alan sınıfına göre seçilir; Zone 0, Zone 1, Zone 2 için uygun koruma konsepti ve Ex işaretleme ile cihazın grup, kategori ve sıcaklık sınıfı net olarak tanımlanır.
ATEX ve IECEx: Temel Farklar
ATEX Avrupa mevzuatıdır, pazar erişimi ve uygunluk beyanı ister. IECEx küresel şemadır, test ve sertifika odaklıdır. Her iki sistem de Ex işaretleme, kategori ve sıcaklık sınıfını net yazar. Projede hedef pazar, bakım şartları ve denetim gereksinimine göre ATEX veya IECEx seçilir; çoğu kritik tesiste ikisi birlikte talep edilir.
Zone 0, Zone 1, Zone 2 ve Gaz/Toz Sınıfları
Zone 0 sürekli patlayıcı atmosfer, Zone 1 normalde oluşma ihtimali yüksek, Zone 2 arızi ve kısa süreli risk alanıdır. Gaz tarafında IIC en zorlu grup, ardından IIB ve IIA gelir; toz için IIIC, IIIB, IIIA kullanılır. Seçimde Ex işaretleme, sıcaklık sınıfı (T1–T6), maksimum yüzey sıcaklığı ve IP koruma birlikte değerlendirilir. ATEX etiketinde kategori ve ekipman grubu, IECEx sertifikasında test standardı görünür; prosesin tutuşma sıcaklığına göre intrinsically safe, flameproof veya increased safety tercih edilir.

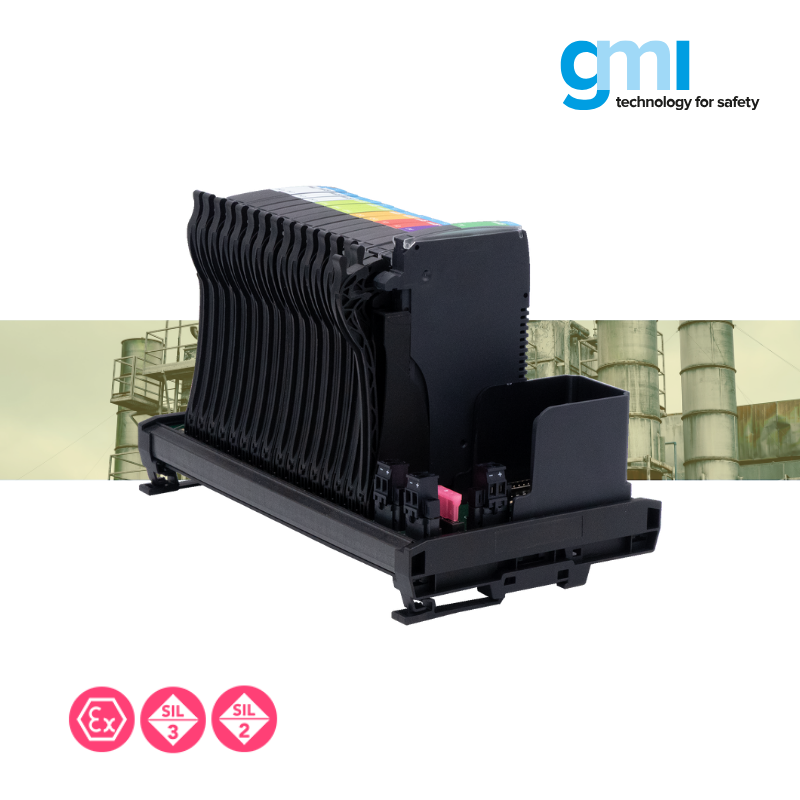

G.M.International Ürün Kategorileri ve ATEX Uygunluğu
Intrinsically Safe Isolators
Intrinsically safe isolator ailesi tehlikeli alandaki sensör ve aktüatör sinyallerini enerji sınırlamasıyla güvene alır. ATEX ve IECEx onaylı modeller, Zone 0, Zone 1, Zone 2 için Ex ia/ib işaretlemesiyle gelir. HART şeffaflığı, galvanik izolasyon ve düşük hat empedansı, petrol ve kimya proseslerinde doğruluğu korur. Doğru seçimde Ex işaretleme, sıcaklık sınıfı ve sinyal türü birlikte değerlendirilir.
Multiplexer ve Sinyal Çoklayıcılar
Çok kanallı I/O’yu tek omurga üzerinde toplamak için multiplexer modülleri kullanılır. Intrinsic safety bütünlüğünü bozmadan analog ve dijital hatları konsolide eder. Seçili modeller ATEX etiketlidir ve Zone 2 kurulumlarında kablo yoğunluğunu düşürür. HART geçişi ve arıza teşhisi bakım planlarını hızlandırır.
Power Supplies
Power supply serileri tehlikeli alan beslemelerinde güvenli enerji sınırlarını korur. ATEX ve IECEx belgeli seçenekler, etiket üzerinde özel kullanım koşullarını belirtir. IP, T-sınıfı ve ısı yayılımı gerçek saha sıcaklığına göre kontrol edilir. Dolap içi yerleşimde ısı yükselişi ve ayrım mesafeleri kritik parametrelerdir.
Safety Relays ve Fonksiyonel Güvenlik
Safety relay ürünleri IEC 61508 ve IEC 61511 kapsamında SIL2/SIL3 hedeflerine hizmet eder. Tipik olarak emniyetli alanda konumlanır, ATEX yerine fonksiyonel güvenlik belgeleri öne çıkar. EDM, hat kopukluğu ve yük izleme gibi tanılama özellikleri SIF güvenilirliğini yükseltir. Ex-Proof cihazlarla birlikte çalıştığında bütün sistemin risk azaltımı dengeli olur.
Surge Arresters ve Termination Boards
Surge arrester ve termination board çözümleri pano tarafında hat koruması ve hızlı saha bağlantısı sağlar. Çoğu senaryoda ATEX gerekmez çünkü emniyetli bölgede çalışır. Yine de proje dokümanında Ex sınırları, topraklama ve ekranlama kuralları açık yazılmalıdır. Bu katman, intrinsically safe hatların ömrünü uzatır.
Aksesuar ve Yardımcı Modüller
Ray tipi montaj elemanları, ayırıcılar ve loop test aksesuarları kurulum kalitesini belirler. ATEX gerekliliği aksesuarın konumuna bağlıdır. Etiket kontrolü, malzeme uyumu ve IP sınıfı sahadaki toz ve nem koşullarına göre seçilir.
Özet: Doğru ATEX Ekipman Nasıl Seçilir?
Ürün sayfasındaki ATEX veya IECEx sertifika numarası, Ex işaretleme, Zone uyumu ve T-sınıfı birlikte incelenmeli. Prosesin tutuşma sıcaklığı, saha sıcaklığı ve sinyal tipine göre intrinsically safe isolator, multiplexer, power supply ve safety relay kombinasyonu planlanmalı.
