Proje Planı için IS İzolatör ve Emniyet Rölesi | ATEX
Proje planı için ATEX ve IECEx uyumlu IS bariyer ile emniyet rölesi seçimi, intrinsik emniyet gerektiren Ex i döngülerde güvenli sinyal ve enerji yönetimini sağlar. Hedef, SIL2 ve SIL3 gereksinimlerini IEC 61508 ve IEC 61511 kapsamında doğrulamak, HART iletişimini koruyarak DCS, PLC, ESD, FGS sistemleriyle kesintisiz entegrasyon kurmaktır. Bu rehber, Zone 0, Zone 1, Zone 2 uygulamalarında doğru ürün eşleşmesini netleştirir.
Proje Planında ATEX Uyumlu IS Bariyer ve Emniyet Rölesi Seçimi
Proje başlangıcında intrinsik emniyet gerektiren döngülerde doğru IS bariyer ve emniyet rölesi seçimi, Ex i mimaride güvenli sinyal bütünlüğünü ve bakım kolaylığını sağlar. Öncelik, ATEX ve IECEx sertifikaları, SIL2 ve SIL3 hedefleri, IEC 61508 ile IEC 61511 uygunluğu, HART geçişi ve DCS, PLC, ESD, FGS entegrasyonunun aynı çizelgede doğrulanmasıdır. Zone 0, Zone 1, Zone 2 sınıflandırması, cihaz varlık parametreleri ve izolasyon stratejisi netleştirildiğinde loop performansı artar, startup riskleri azalır, onay süreçleri hızlanır.
P&ID ve I/O Listesinde Ex i Mimarinin Konumlandırılması

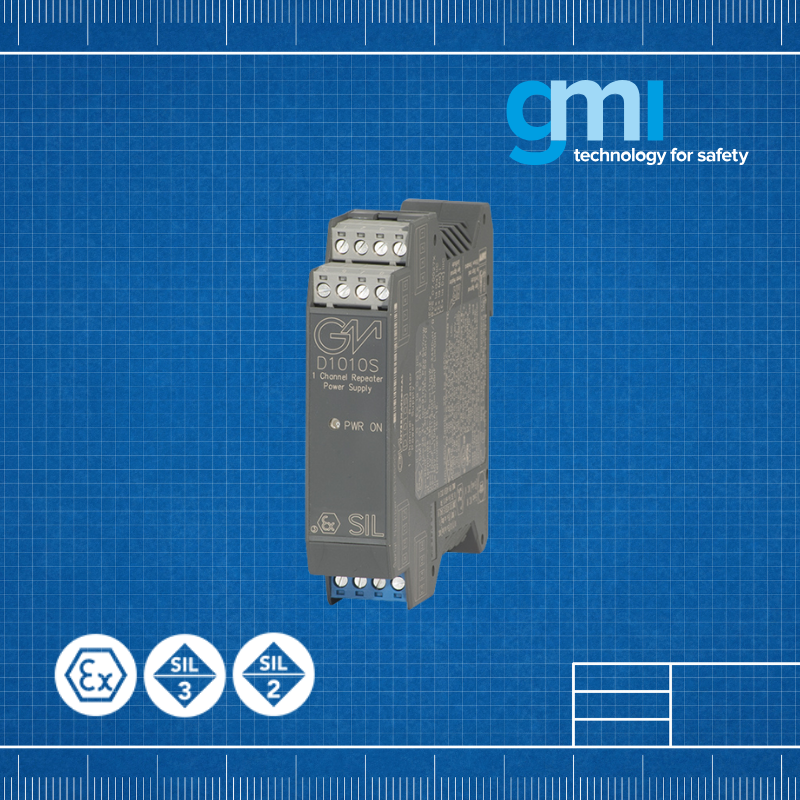

Proje çizimlerinde IS bariyer ve emniyet rölesi konumu, saha tarafı Zone 0 ve Zone 1 enstrümanlarının sinyal bütünlüğünü belirler. Panelde galvanik izolasyon sağlayan tekrarlayıcı besleme ile 4-20 mA ve HART geçişi korunur. AI, DI, DO kanallarının DCS, PLC, ESD, FGS ile eşlemesi P&ID ve I/O listesinde net olmalıdır. ATEX ve IECEx gereklilikleri cihaz sertifikası ile kablo parametrelerine işlenir. SIL2 ve SIL3 hedefleri için döngü mimarisi IEC 61508 ve IEC 61511 doğrulamasına uygun seçilir. Topraklama, segregasyon, kablo ekranı ve kanal etiketleri aynı çizelgede tanımlandığında devre intrinsik emniyet şartlarını sahada tekrar ayar gerektirmeden karşılar.
SIL Doğrulaması ve Döngü Tasarımı
Fonksiyonel güvenlikte hedef SIL2 ve SIL3 olduğunda, IS bariyer ve emniyet rölesi seçimi IEC 61508 ve IEC 61511 ölçütlerine göre FMEDA, SFF ve PFDavg verileriyle yapılır. Ex i döngü için kanıt testi aralığı, kanallara özgü arıza oranları ve teşhis kapsamı belirlenir. ATEX ve IECEx sertifikaları, saha cihazının Zone 0, Zone 1, Zone 2 koşullarında çalışmasını garanti ederken, kontrol katmanında DCS, PLC, ESD, FGS, BMS ve HIPPS ile arayüz uyumu netleştirilir. Hata yayılımını azaltmak için ortak nedenli arıza analizi, ayrık besleme, hat gözetimi ve bypass prosedürleri dokümana girer. HART geçişi korunduğunda bakım testleri çevrim dışı kalmadan yapılır ve intrinsik emniyet şartları bütün döngüde izlenebilir.
Ex i Entity Parametreleri ve Kablo Hesabı
ATEX ve IECEx projelerinde IS bariyer ile saha cihazı arasında Ex i güvenliği, entity parametrelerinin doğru eşleşmesine bağlıdır. Ui, Ii, Pi değerleri bariyer çıkışını, Ci ve Li ise cihazın iç depolama etkisini tanımlar. Kablo C ve L dağılımları eklenerek döngünün Co ve Lo limitlerini aşmaması sağlanır. HART için uygun döngü direnci korunur, tipik 250 Ω “burden” ile haberleşme stabil kalır. Ekranlı kablo, tek noktadan topraklanır. Zone 0, Zone 1, Zone 2 hatlarında segregasyon ve galvanik izolasyon sürdürülür. Sonuçta emniyet rölesi ve IS bariyer birlikte, SIL2 ve SIL3 hedeflerini IEC 61508 ile IEC 61511 çerçevesinde karşılayacak bir sinyal bütünlüğü sağlar.
Gminternational Ürün Kategorileri
G.M. International (GMI) ürün portföyü, proje planlarında aranan ATEX ve IECEx uyumlu intrinsik emniyet çözümlerini kapsar. Çekirdek kategori Ex i tabanlı IS bariyer ve galvanik izolasyon modülleridir; 4–20 mA ve HART geçişini koruyan tekrarlayıcı besleme tipleri, analog giriş, dijital giriş, röle çıkış arayüzleri ve vana kontrolü için solenoid sürücü seçenekleri bulunur. Sıcaklık ölçümleri için RTD ve termokupl sinyallerine yönelik sıcaklık dönüştürücü ve izolasyon çözümleri, kontrol katmanında DCS ve PLC ile uyumlu çalışır. Emniyet katmanında emniyet rölesi ile kritik kapan işlevleri SIL2 ve SIL3 hedeflerine uygun seçilir, ESD ve FGS döngülerine entegrasyon kolaylaşır. Panel ve saha aksesuarları, Zone 0, Zone 1, Zone 2 sınıflarında düzenli kablolama ve bakım kolaylığı sağlar; kapsam, projelerde sık geçen GMI D1000 serisi çözümlerini de içerir.
Projelerde emniyet rölesi, galvanik izolatör, intrinsically safe isolator ve sinyal çoklayıcı ile sinyal çoğaltıcı kombinasyonu, Ex i mimaride güvenli ve verimli I/O tasarımını sağlar. ATEX ve IECEx uyumlu IS bariyer çözümleri 4–20 mA ve HART sinyallerini korurken kabin içinde kanal yoğunluğunu artırır, hat gözetimi ve test prosedürlerini kolaylaştırır. SIL2 ve SIL3 hedefli döngülerde emniyet rölesi kritik kapan komutlarını güvenilir biçimde yürütür, galvanik izolasyon ortak nedenli arızaları sınırlar, sinyal çoklama ve çoğaltma ise DCS, PLC, ESD, FGS sistemlerine paralel izleme ve bakım için esneklik kazandırır. Zone 0, Zone 1, Zone 2 hatlarında doğru ürün eşleşmesiyle performans düşmeden doğrulama ve devreye alma süreçleri hızlanır.
Gminternational Türkiye Distribütörü
ARYA Automation olarak G.M.International’ın Türkiye’de tek yetkili distribütörüyüz; SIL3/SIL2 sınıfı Safety Relays ve Emniyet Rölesi çözümleri, Transistor-Out Detector cihazları, intrinsik güvenli bariyerler (ATEX), sinyal izolatörleri, röle in/out ve analog giriş-çıkış ayırıcıları gibi geniş GMI kategorilerini stok, fiyat ve teknik destekle sunuyoruz. IEC 61508 uyumlu seçim, Zone 2 uygulamaları, MOSFET çıkışlı hızlı anahtarlama gerektiren hatlar ve entegrasyon danışmanlığında sahaya özel çözümler geliştiriyor, datasheet ve teklif taleplerinizi aynı gün karşılıyoruz; proses güvenliği projelerinizde güvenilir ve ölçülebilir emniyet bütünlüğü elde etmenizi sağlıyoruz.
